Das Schwingungsverhalten von Objekten kann zu Charakterisierung ihrer mechanischen Eigenschaften herangezogen werden. So lassen sich z.B. verdeckte Defekte und Materialfehler lokalisieren, die entweder bei der Bauteilherstellung entstanden sind oder während der Einsatzzeit auftreten.

Im Projekt wird ein Messsystem entwickelt, das die Schwingungsformen von flächigen Objekten kontaktlos erfassen und in Echtzeit visualisieren soll. Die zugrundeliegende akustische Messmethode – das akustische Vibrationsmoden-Tracking (AVMT) – basiert auf dem zwei-Mikrofonen-Messverfahren, das für ein Mikrofon-Array erweitert wurde. Durch das gleichzeitige Vermessen der Oberflächenbewegungen an vielen Stellen eines ausgedehnten Objektes wird Untersuchung von solchen Schwingungen ermöglicht, die durch einzelne, nicht reproduzierbare Anregungsereignisse zustande kommen und dementsprechend nicht mittels eines Scanning-Laser-Vibrometers erfasst werden können.

Die Methode soll unter anderem für das Zustandsmonitoring von CFK Bauteilen, für die Untersuchungen an Musikinstrumenten und zum Test der elektronischen Baugruppen Einsatz finden.

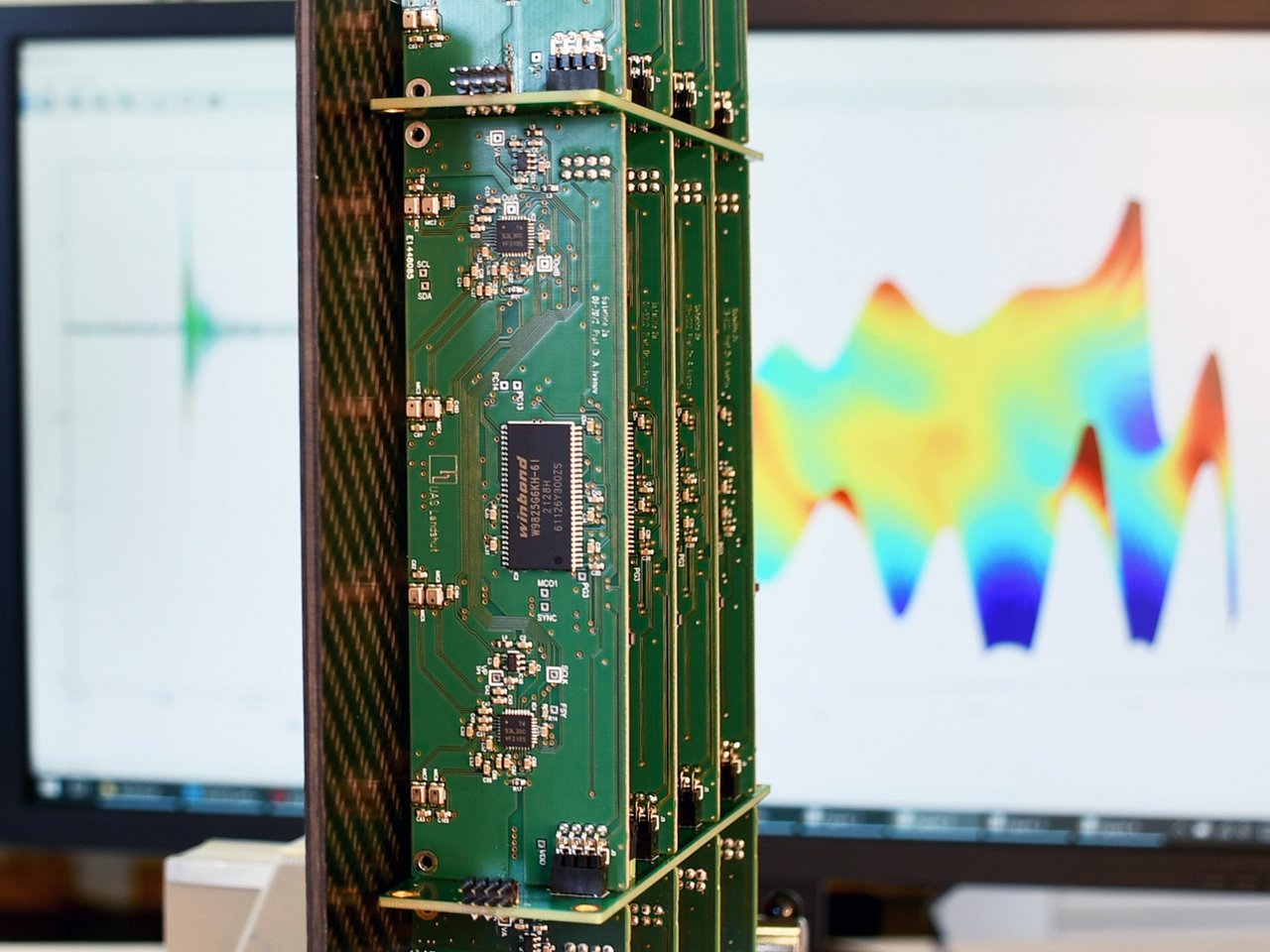

Visualisierung der Wellenausbreitung in einer CFK Platte

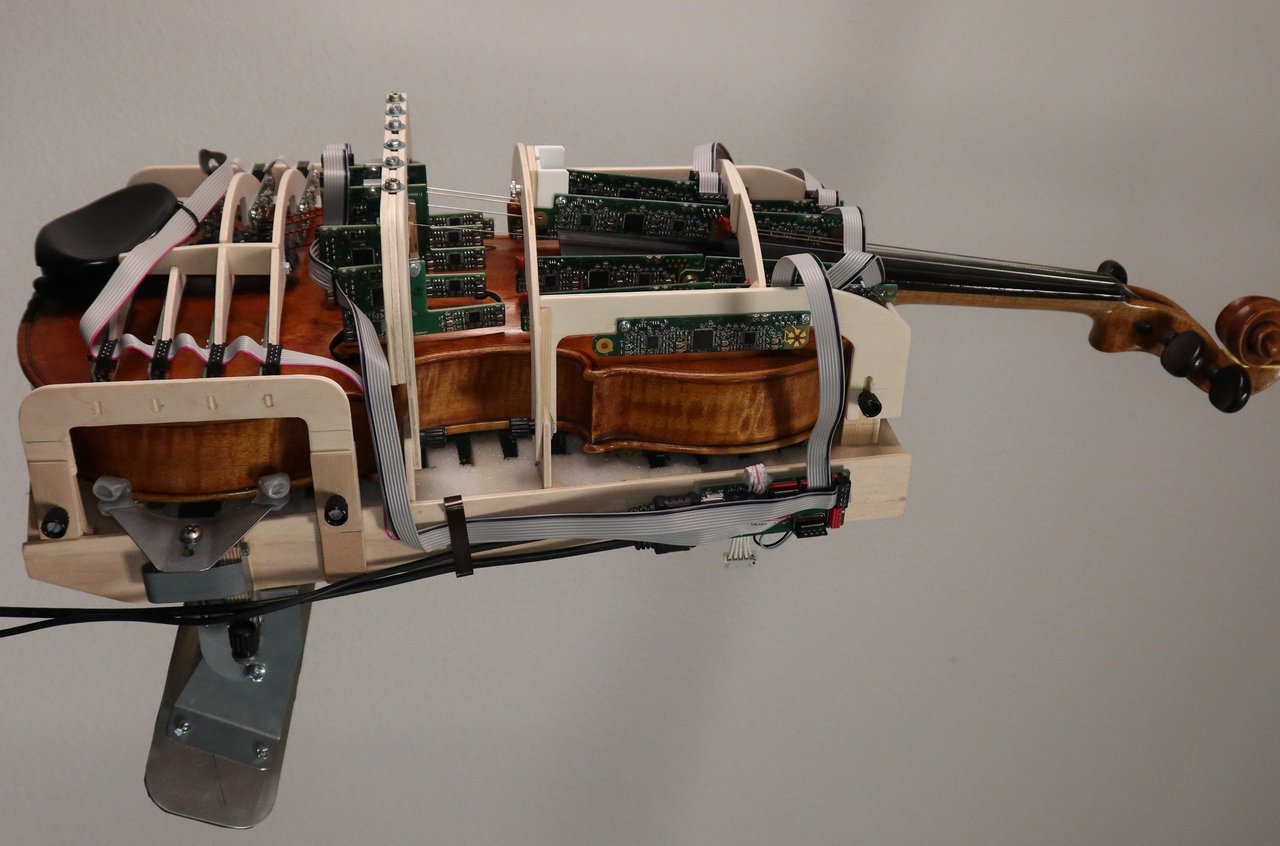

AVMT System zur Messung der Schwingungen einer Violine
